Batteries de véhicules électriques : configuration, construction et réparabilité

Un pack de batterie de véhicule électrique relie des cellules pour former un système qui stocke l’énergie et alimente le véhicule. Les connexions électriques déterminent sa tension et sa capacité en ampères-heures ; le refroidissement, la protection et l’intégration au véhicule influencent le poids, l’encombrement et les possibilités de réparation.

Ce chapitre s’appuie sur Principes de base des batteries et Formats des cellules pour expliquer comment les cellules sont connectées, assemblées et intégrées au véhicule.

Ce que contient un pack de batterie

Les cellules stockent l’énergie, tandis que les barres conductrices et autres conducteurs les relient entre elles et au véhicule. Le boîtier maintient l’ensemble et le protège de l’environnement et des dommages mécaniques. Le circuit de refroidissement évacue la chaleur pendant la conduite et la recharge ; un dispositif de chauffage peut préparer une batterie froide à son utilisation.

Le système de gestion de batterie (BMS) surveille les tensions, les températures et le courant afin que la charge et la décharge restent dans les limites de fonctionnement. Des contacteurs relient le pack au circuit haute tension du véhicule ou l’en isolent. Des fusibles et, dans certaines conceptions, des dispositifs de coupure pyrotechniques apportent une protection supplémentaire en cas de défaut ou d’accident. Ces fonctions se complètent : détecter une situation dangereuse n’est utile que si le système peut limiter la puissance ou interrompre le circuit concerné. Nexperia : systèmes de gestion des batteries automobiles

L’ouverture des contacteurs ne supprime pas l’énergie stockée dans les cellules. Le guide d’intervention d’urgence de Tesla précise cette distinction : même après la désactivation du système haute tension, le pack conserve de l’énergie et les composants endommagés doivent être considérés comme potentiellement sous tension. Tesla : guide d’intervention d’urgence de la Model 3

Pour approfondir la surveillance et la régulation thermique, voir Système de gestion de la batterie et Gestion thermique de la batterie.

Comment fonctionnent les connexions en série et en parallèle

Les configurations de batterie utilisent s pour les connexions en série et p pour celles en parallèle. Une configuration 3s4p comprend trois groupes en série, chacun contenant quatre cellules en parallèle : soit 12 cellules au total.

La série additionne les tensions ; le parallèle additionne les capacités

La mise en série de cellules appariées additionne leurs tensions. Le même courant traverse chaque position de la série, tandis que la capacité en ampères-heures reste celle d’une cellule ou d’un groupe parallèle.

La mise en parallèle de cellules appariées maintient la tension du groupe à celle d’une cellule et additionne leurs capacités en ampères-heures. Les cellules se partagent le courant, mais des différences de résistance, de température et de connexions peuvent rendre cette répartition inégale. Une mesure aux bornes du groupe relève une tension commune, plutôt qu’une tension distincte pour chaque cellule en parallèle. Texas Instruments : surveillance des groupes de cellules en parallèle Le rôle de ces groupes surveillés dans l’équilibrage des niveaux de charge est expliqué dans Équilibrage des cellules.

Pour des cellules identiques, les relations fondamentales sont les suivantes :

• Tension nominale du pack = nombre de groupes en série × tension nominale d’une cellule.
• Capacité du pack en Ah = cellules par groupe parallèle × capacité d’une cellule en Ah.
• Énergie nominale approximative en Wh = tension nominale × capacité en Ah.

Les ampères-heures mesurent une charge électrique ; les kilowattheures mesurent une énergie. Une valeur en Ah plus élevée ne signifie pas nécessairement davantage d’énergie si la tension du pack est plus faible. La tension varie aussi en fonctionnement : multiplier la tension nominale par les Ah donne une approximation, et non une mesure de l’énergie délivrée au cours d’une décharge.

Un exemple de calcul

Prenons un pack illustratif connecté en 96s46p, avec des cellules données pour 3,7 V et 4,8 Ah. Ces valeurs sont des hypothèses destinées à expliquer le calcul, et non les caractéristiques d’un véhicule de série.

Reconfigurer les mêmes cellules en 192s23p doublerait la tension nominale et diviserait par deux la capacité en Ah. L’énergie calculée resterait identique. Cela montre pourquoi la classe de tension et la taille de la batterie décrivent des propriétés différentes.

La Mitsubishi i-MiEV destinée au marché américain en 2012 fournit un exemple documenté. Le rapport d’essai du US Department of Energy indique 88 cellules, une tension nominale de cellule de 3,7 V, une tension nominale du pack de 325,6 V et une capacité déclarée du pack de 50 Ah. Ces chiffres correspondent à une configuration 88s1p : 88 × 3,7 V = 325,6 V et 325,6 V × 50 Ah = 16,28 kWh, arrondis aux 16,3 kWh déclarés dans le rapport. Celui-ci indique séparément 14,6 kWh mesurés lors de son essai initial de capacité en laboratoire. Énergie déclarée et énergie mesurée ne sont pas interchangeables. US Department of Energy : essai de la batterie de la Mitsubishi i-MiEV de 2012

Les groupes électriques se distinguent des modules

Le nombre de modules décrit l’assemblage physique. Un module peut contenir des cellules en série, en parallèle ou selon une combinaison des deux ; les connexions internes et entre modules déterminent la tension du pack.

Le pack de 100 kWh du Porsche Macan Electric, introduit en 2024, comprend 12 modules contenant chacun 15 cellules prismatiques en série. Dans sa configuration haute tension normale, l’ensemble de 180 cellules forme une configuration 180s1p. Porsche : batterie et recharge du Macan

L’Audi Q8 55 e-tron, introduit fin 2022, illustre une autre disposition. Audi documente 36 modules et 432 cellules pour la famille Q8 e-tron et indique, pour le plus grand pack, 114 kWh bruts, 106 kWh nets et une tension nominale de 396 V. Audi : batterie haute tension PPE Audi : capacité de batterie et recharge du Q8 e-tron

Ce que change la tension du pack

La puissance électrique est le produit de la tension par le courant : P = V × I. À puissance donnée, augmenter la tension réduit le courant nécessaire.

Pour un transfert idéalisé de 300 kW, une tension de 400 V nécessite 750 A, contre 375 A à 800 V. L’échauffement résistif suit I²R. À résistance constante, diviser le courant par deux réduit cet échauffement au quart. Les concepteurs peuvent exploiter ce compromis pour réduire les pertes, la section des conducteurs, ou les deux.

Il s’agit de calculs à des tensions définies. Un véhicule décrit comme ayant une architecture 400 V ou 800 V ne fonctionne pas exactement à cette tension pendant tout son cycle de charge. Tension nominale, tension maximale et classe générale d’architecture sont des caractéristiques distinctes.

Une tension plus élevée exige également une électronique de puissance, une isolation, des connecteurs et des équipements de recharge compatibles. Elle ne détermine pas seule le temps de recharge : l’acceptation de charge des cellules, la température de la batterie, la courbe de recharge et les limites de la borne déterminent toujours la puissance reçue par le pack.

Raccorder un pack de 800 V à une borne de 400 V

Un véhicule peut convertir la tension ou reconfigurer sa batterie pour accepter une tension de recharge plus basse. La solution retenue détermine la puissance disponible.

Pour le système de 100 kWh du Macan, Porsche décrit un commutateur qui divise le pack en deux bancs lors d’une recharge à 400 V. Les bancs sont chargés simultanément, après harmonisation de leurs états de charge si nécessaire. Porsche annonce jusqu’à 135 kW dans ce mode, contre jusqu’à 270 kW sur une borne 800 V adaptée. Les 135 kW constituent la limite de recharge du véhicule dans ce mode, et non une puissance allouée à chaque banc. Porsche : batterie et recharge du Macan

Pour les méthodes de conversion de tension, les courbes de recharge et les limites des bornes, voir Recharge des batteries et performances de recharge.

Modules, cell-to-pack et intégration structurelle

Trois questions distinctes permettent de comprendre les descriptions des packs : comment les cellules sont connectées électriquement, comment elles sont regroupées physiquement et comment la batterie contribue à la structure du véhicule. Les termes cell-to-pack et batterie structurelle répondent aux deux dernières questions. Ils ne précisent ni la chimie des cellules ni l’agencement série/parallèle.

Packs modulaires

Dans une conception modulaire, les cellules sont assemblées en modules avant l’installation de ces modules dans le pack :

Cellule → module → pack → véhicule

Les modules constituent des ensembles définis pour le maintien, les connexions et la manutention des cellules. Ils peuvent aussi permettre de faire varier la capacité en modifiant leur nombre. En contrepartie, la répétition des boîtiers, des connecteurs et des fixations occupe de l’espace et ajoute de la masse.

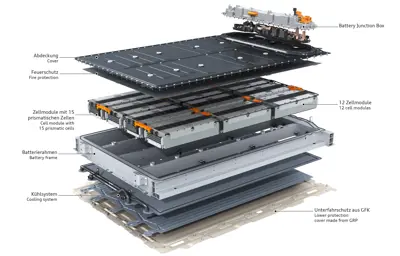

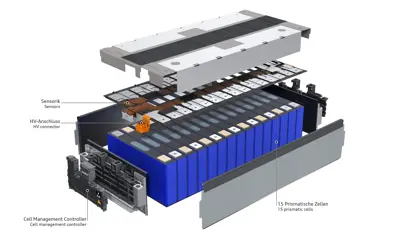

Les batteries de l’Audi Q6 e-tron montrent comment cette approche s’adapte à différentes capacités. Le pack de 100 kWh bruts utilise 12 modules et 180 cellules ; la version de 83 kWh utilise dix modules et 150 cellules. Audi attribue également une partie du gain d’intégration du pack PPE à la réduction des connexions et fixations de modules par rapport aux conceptions précédentes. Des modules moins nombreux et plus grands peuvent donc réduire les éléments supplémentaires d’assemblage tout en conservant une structure modulaire. Audi : batterie haute tension PPE

Cell-to-pack

Le cell-to-pack (CTP) supprime ou réduit le boîtier intermédiaire conventionnel du module :

Cellule → pack → véhicule

Un pack CTP peut utiliser des rangées, des cadres et des groupes comprimés pour maintenir et connecter ses cellules. Refroidissement et protection restent indispensables. L’intérêt technique consiste à combiner des fonctions et à supprimer les matériaux répétés.

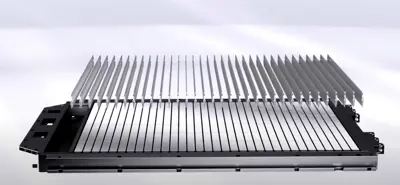

La conception Qilin de CATL combine des fonctions structurelles, de refroidissement et d’interface thermique dans une couche entre les cellules. Lors de son lancement en juin 2022, CATL annonçait 72% d’utilisation du volume. Il s’agit d’un indicateur d’intégration du fabricant, et non du rendement de recharge ou de la capacité utile de la batterie. CATL : annonce de la batterie Qilin CTP 3.0

La présentation de la PowerCo Unified Cell par Volkswagen en septembre 2025 associait un format prismatique standardisé à un système de batterie CTP. L’entreprise décrivait ce format comme compatible avec plusieurs chimies. Un format de cellule commun et une méthode d’intégration du pack peuvent donc être examinés séparément des matériaux contenus dans la cellule. Volkswagen : Unified Cell et système cell-to-pack

BYD Blade et cell-to-body

La Blade Battery de BYD utilise de longues cellules LFP disposées pour exploiter efficacement l’espace du pack. Blade désigne une conception particulière de batterie ; LFP identifie la chimie des cellules.

Pour la BYD Seal lancée en Europe en 2023, BYD décrit une construction cell-to-body (CTB) où le couvercle supérieur de la batterie est intégré au plancher de la carrosserie. Le couvercle, les cellules et le bac forment une structure qui contribue à la carrosserie. Cela va au-delà de la suppression des boîtiers de modules dans un pack conventionnel. BYD : lancement européen de la Seal et construction cell-to-body

Les packs structurels peuvent conserver des modules

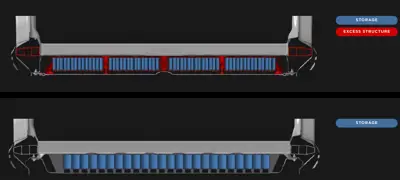

Une batterie structurelle participe à la reprise des efforts du véhicule. Intégrer les fonctions de la batterie et de la carrosserie peut réduire les matériaux faisant double emploi, sans imposer une disposition interne unique.

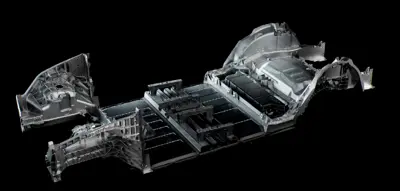

Les Model Y livrées par Tesla depuis Austin en avril 2022 utilisaient des cellules 4680 et des packs structurels. Le rapport Tesla couvrant la même période décrit le début de production de la Model Y à Berlin avec des cellules 2170 et des packs non structurels. L’usine et la version comptent : le nom Model Y ne suffit pas à identifier la construction de sa batterie. Tesla : bilan du premier trimestre 2022 déposé auprès de la SEC

Le Porsche Cayenne Electric fournit un exemple modulaire. Porsche décrit sa batterie de 113 kWh bruts comme un élément de la structure de carrosserie, alors qu’elle contient six modules et 192 cellules pouch. Chaque module possède des plaques de refroidissement au-dessus et en dessous. Intégration structurelle et construction modulaire coexistent dans cette conception. Porsche : système haute tension du Cayenne Electric

Comparer la densité énergétique des packs

La densité énergétique gravimétrique, souvent appelée énergie spécifique, exprime l’énergie par unité de masse en Wh/kg.

Pour un pack complet, la masse comprend les cellules et les équipements qui les accompagnent. Les valeurs au niveau des cellules excluent une grande partie de ces équipements et ne doivent pas être comparées directement aux valeurs du pack.

Le calcul est simple :

Énergie spécifique du pack (Wh/kg) = énergie brute du pack (kWh) × 1000 ÷ masse du pack (kg)

Pour comparer la conception physique des packs, il faut utiliser la capacité brute : la capacité énergétique totale avant soustraction des réserves de fonctionnement. La capacité utile reflète aussi la part d’énergie que le constructeur rend accessible au conducteur. Mélanger ces bases peut faire paraître moins dense un pack doté d’une réserve plus grande. Réserve de batterie et capacité utilisable explique cette distinction.

La masse du pack exige elle aussi un périmètre cohérent, surtout lorsque des composants structurels ou de refroidissement sont partagés avec le véhicule.

Exemples d’énergie brute et déclarée des packs

Le tableau utilise les capacités brutes ou les valeurs d’énergie totale publiées par les constructeurs, plutôt que les capacités utiles. Les libellés conservent la base de chaque source : une valeur annoncée ou déclarée n’est pas une capacité brute mesurée indépendamment. Les valeurs en Wh/kg sont calculées par EVKX et arrondies à l’entier.

La Model S fournit un point de comparaison ancien. Les spécifications Tesla de 2012 annoncent 85 kWh, tandis que le manuel d’atelier 2012–2020 indique 569 kg pour cette batterie de 85 kWh. Le manuel ne précise pas la révision du pack, et la valeur en livres ne correspond pas exactement aux kilogrammes indiqués. Le tableau utilise la valeur métrique publiée ; les 149 Wh/kg obtenus constituent donc une comparaison historique approximative. Tesla : caractéristiques de la Model S de 2012 Tesla : masse de la batterie de 85 kWh de la Model S dans le manuel d’atelier

Sur la base de ces chiffres publiés, l’e-tron GT de 2024 dépasse d’environ 12% la référence de l’ancienne Model S, et le pack NIO de 100 kWh d’environ 21%. Ces gains au niveau du pack sont modestes face à une ancienne conception destinée aux longs trajets. Le progrès dépend du point de départ, comme le montre l’e-Golf ci-dessous ; cette sélection ne définit pas un rythme d’amélioration pour toute l’industrie.

Les lignes e-Golf reprennent les capacités mises en avant par Volkswagen : 24,2 et 35,8 kWh, soit environ 48% de plus. Les deux documents indiquent 318 kg, 264 cellules et 27 modules. Le gain vient de cellules de plus grande capacité : lors de la présentation technique Volkswagen de 2016, le responsable du développement Volkmar Tanneberger décrivait le passage de cellules de 25 Ah à 37 Ah, selon le compte rendu de première main d’electrive. electrive : présentation Volkswagen des cellules d’e-Golf de capacité accrue

Audi attribue la densité énergétique accrue de l’e-tron GT de 2024 aux modifications des matériaux, séparateurs et chimie des cellules, associées à un refroidissement revu. Son pack de 105 kWh bruts pèse 625 kg, soit 9 kg de moins que son prédécesseur. Cet exemple associe évolution des cellules et modification des équipements du pack. Audi : évolution de l’e-tron GT de juin 2024

Le manuel NIO répertorie deux versions fournisseur du pack de 100 kWh, pesant chacune 555 kg. NIO : manuel d’utilisation de l’ET7

Le pack semi-solide NIO produit en quantité limitée

Le manuel ET7 répertorie également un pack de 150 kWh pesant 575 kg, soit 261 Wh/kg calculés. Il stocke 50% d’énergie déclarée supplémentaire par rapport aux packs de 100 kWh répertoriés, pour 20 kg de plus. WeLion identifie cette application comme semi-solide et annonce 360 Wh/kg pour ses cellules de série destinées à NIO ; la valeur de 261 Wh/kg comprend le pack complet. NIO : manuel d’utilisation de l’ET7 WeLion Battery Europe : application semi-solide NIO de 150 kWh WeLion Energy : technologie des cellules semi-solides

Sa disponibilité limite sa pertinence comme référence pour les batteries largement commercialisées. Dans un entretien avec EV en novembre 2025, le PDG de NIO, William Li, déclarait que seuls quelques centaines de packs avaient été produits et que les changements temporaires de capacité proposés en Chine étaient moins utilisés que prévu. EV rapportait un arrêt de production, sans date précise. Le petit parc pouvait servir plusieurs clients grâce à l’échange de batterie : le nombre produit ne correspond donc pas au nombre d’utilisateurs. EV : William Li sur la production limitée des batteries NIO de 150 kWh

Cet exemple montre l’augmentation de l’énergie spécifique permise par une autre technologie de cellule, avec un déploiement limité. Voir Chimie et composants des cellules pour distinguer la chimie des électrodes des conceptions à électrolyte liquide, semi-solide ou solide.

Des économies de masse au-delà du pack

Le CTP peut améliorer l’énergie spécifique du pack en réduisant les boîtiers de modules et d’autres équipements internes. L’intégration structurelle étend cette possibilité à la carrosserie : composants de batterie et de carrosserie peuvent partager des fonctions porteuses ou de plancher, réduisant les matériaux en double. Ce sont des choix de conception distincts ; un pack CTP n’est pas automatiquement structurel.

Les exemples Seal et Cayenne ci-dessus illustrent ce rôle partagé. Porsche attribue explicitement une baisse de poids à l’intégration de la batterie du Cayenne dans la carrosserie. Une conception peut donc réduire la masse cumulée de la batterie et de la carrosserie, même si les Wh/kg du pack évoluent peu. Pour évaluer cet avantage, les deux ensembles doivent être comparés sur une base cohérente. BYD : lancement européen de la Seal et construction cell-to-body Porsche : système haute tension du Cayenne Electric

L’évolution des cellules, la construction du pack et l’intégration à la carrosserie offrent toutes des possibilités d’allègement. Ces exemples ne déterminent pas laquelle apportera les plus grandes économies futures. Les performances de recharge, la durée de vie et la réparabilité doivent aussi être évaluées séparément de l’énergie par kilogramme.

Ce qui détermine la réparabilité

La réparabilité dépend du défaut et de la manière dont le pack peut être ouvert, diagnostiqué et remis en état. Remplacer un contacteur ou un calculateur constitue une réparation différente de celle de cellules collées, d’une plaque de refroidissement ou d’un boîtier structurel endommagés.

Les modules peuvent constituer des unités de remplacement utiles, mais l’accès, l’étanchéité, les raccords de liquide de refroidissement, les pièces et les procédures de diagnostic doivent permettre l’intervention. Coller cellules et supports dans des ensembles plus grands peut réduire le nombre d’unités remplaçables indépendamment. Fraunhofer IPA identifie les nombreux assemblages par colle et mousse des packs CTP fortement intégrés comme des obstacles au démontage sélectif et à la réparation. Fraunhofer IPA — démontage et réparation des batteries CTP intégrées

L’exemple du Cayenne montre pourquoi le seul rôle structurel ne tranche pas la question : un pack porteur peut conserver des modules.

Porsche prend un engagement concret pour le Macan : ses 12 modules et d’autres composants importants peuvent être remplacés individuellement. C’est une preuve de possibilité de réparation plus solide qu’une vue en coupe montrant les limites des modules. Porsche : batterie et recharge du Macan

La vidéo de Munro Live ci-dessous suit la dépose d’un pack structurel 4680 d’une Model Y. Déposer le pack complet et réparer ses composants internes sont des opérations de maintenance distinctes.

Le diagnostic, la compatibilité des pièces de remplacement et les décisions de réparation sont traités dans Cycle de vie des batteries, réparation, seconde vie et recyclage. Les interventions haute tension nécessitent du personnel formé et des procédures propres au véhicule ; Sécurité et gestion des défaillances des batteries de véhicules électriques explique l’isolement électrique, l’énergie stockée et la gestion des défaillances.
